Värt att veta om likriktarbrygga
Was brolikriktare och vad tjänar den till?
Hur fungerar en brygglikriktare?
Varianter för förvandling av växelström
Frågor och svar
Was brolikriktare och vad tjänar den till?
En likriktarbrygga omvandlar till likspänning. Den alstrade strömmen i likriktning kan användas på många olika sätt, till exempel i ljud- eller videoteknik och i datorer. Dessutom är det viktigt att använda likström inom industrin, till exempel inom elektrolysindustrin.
Bra att veta: Den elektriska energiöverföringen sker med växelström i allmänhet mer fördelaktigt, men likström används i allt större utsträckning inom olika områden.
Likriktaren övertar snabb konvertering genom olika komponenter som gör att strömmen endast kan flöda i en riktning. Den andra riktningen, som också sker vid växelström, blockeras avsiktligt. Komponenter som i dag används mer i ekvationerna är s.k. dioder, medan tidigare nästan enbart elektronrör användes.
Exempel från praktiken: Om man vill omvandla utgångsspänning på ca 24 V AC till 12 V DC, hjälper en likriktare vid projektet. AC står för växelström och DC för den önskade likström.
Hur fungerar en brygglikriktare?
Av de fyra likriktardioder i en likriktarbrygga leder alltid två strömmen medan de andra två blockerar floden. De ledande eller blockerande dioderna är beroende på utgångsspänning och källa placerade framför varandra. Hela apparaten flödas från vänster till höger så att den står till vänster om likspänningskällans ”+”- och till höger om dess ”-”-pol.
Bra att veta: För så jämna vågor som möjligt i strömkretsen, rekommenderas montering av en så kallad silkondens. Den laddar upp sig när den framställda spänningen stiger och plattar av. Omvänt kan det urladdas när spänningskurvan brts och avfallet bromsas så att det inte kan sjunka till 0. På så sätt kan en jämn spänning skapas.

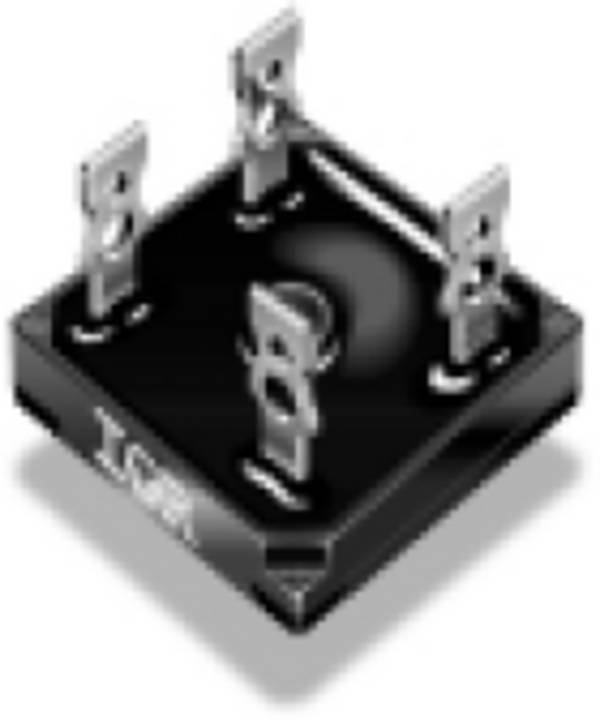

Vår brygglikriktare ingår i ett hölje och innehåller alla nödvändiga komponenter. Därför är dessa på bästa sätt anpassade till varandra. Vid montering behöver du bara se till rätt anslutningar så att önskad spänning kan uppnås.
Varianter för förvandling av växelström
Om växel- till likström ska användas är likriktarkretsen på brygga med fyra inbyggda dioder i regel förstahandsvalet. Alternativen är följande:
| Variant | Beskrivning |
|---|---|
| Engångskoppling | Engångskopplingen ger passering av en positiv halvvåg inom en strömkrets. Den negativa halvaxeln stöter däremot på motstånd (spärrspänning), vilket gör att den går förlorad helt. En engångskoppling skapas genom användning av en enda diod i strömkretsen och kan därför snabbt konstrueras. Den negativa halvvågens energiförlust måste dock bedömas negativt. |
| Mittpunktsanslutning | Mittpunktskopplingen griper efter minst två dioder, som avbryter strömkretsen. Dessutom behövs en transformator för denna brytarvariant . Från den övre anslutningen rinner den positiva halvaxeln genom den första likriktardiod ut till den så kallade mittenkontakten för transformatorn, medan den negativa halvaxeln tar vägen via den andra dioden och möter motståndet för mittenkontakten. Här går den negativa halvaxeln inte förlorad och det behövs bara några monteringsdelar för att omvandla växelspänning till en så kallad pulserande likspänning. |
Frågor och svar
Hur ansluts en brygglikriktare?

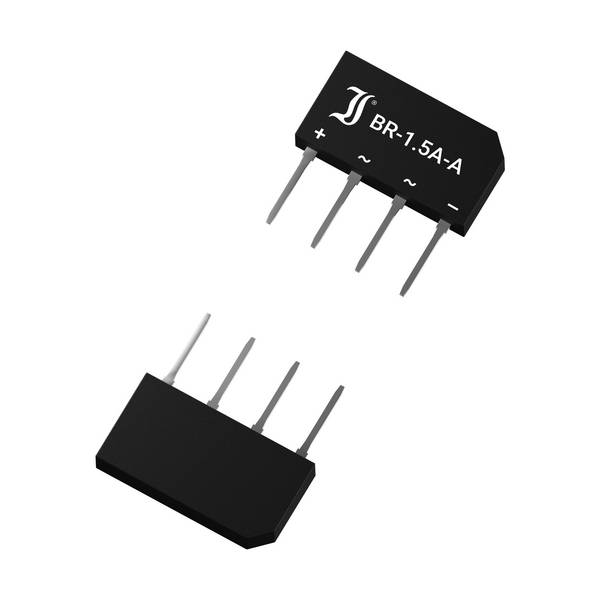

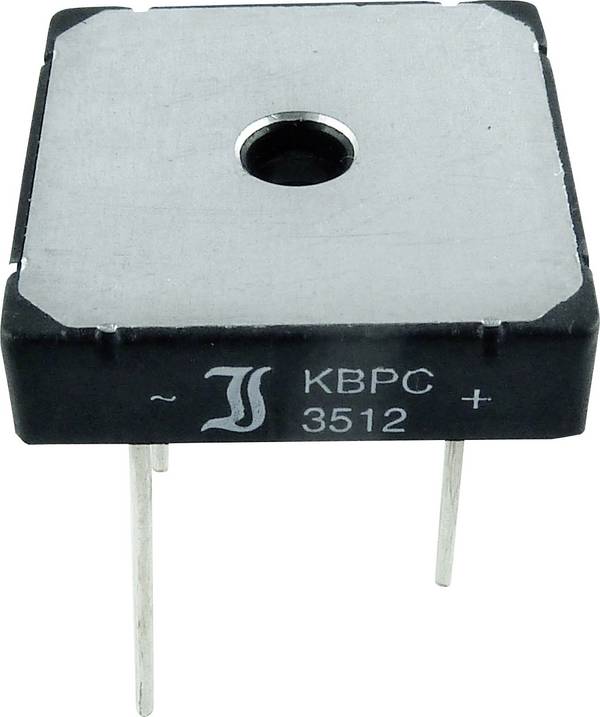

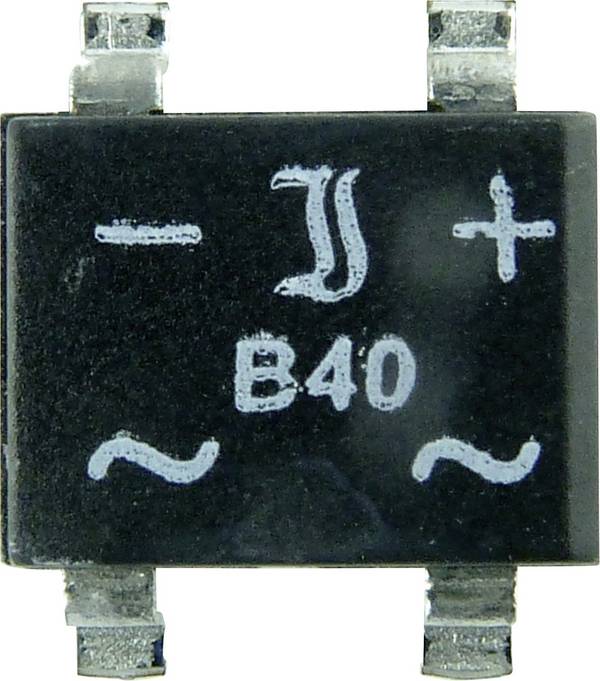

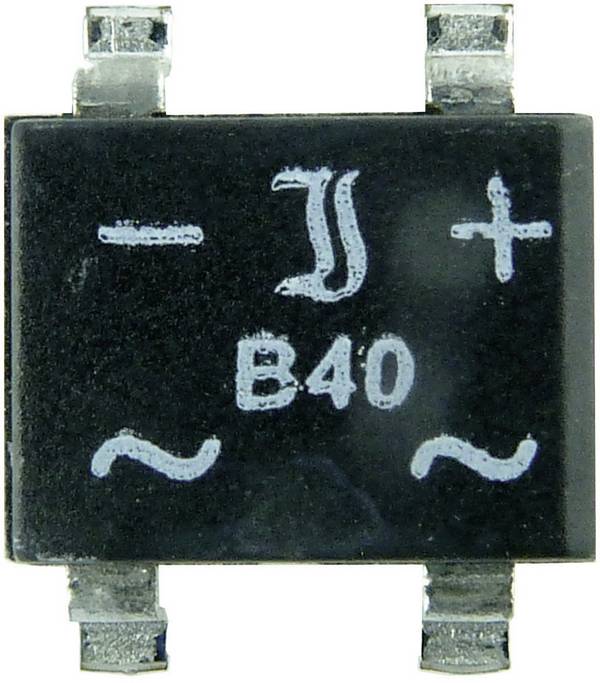

Normalt har likriktare fyra anslutningar. Två ska märkas med en ”~”-symbol. Dessa betecknar växelströmanslutningarna till vilka du ansluter spolen. Dessutom finns det en "+" och "-" anslutning för utgångsspänning och ingångsspänning. Normalt sett är dessa två anslutningar mittemot varandra.
Observera dock även anvisningarna för artikelbeskrivningen eller fråga våra experter om du är osäker på anslutningarna.
Vilka likströmsdioder bör väljas?
Om du vill använda fyra enkeldioder istället för hela kopplingen eller till exempel spänning med engångskoppling, bör du använda specialdioder som lämpar sig för likriktningen. Dessa finns också i vår butik. Se till att det i artikelbeskrivningen uttryckligen anges att det rör sig om likriktardioder. Produkten i bild höger visar till exempel en sådan artikel. Vi vill också hjälpa dig att hitta rätt produkter.
Kan delar av brygglikriktaren köpas separat?
Ja, men det är inte nödvändigtvis att rekommendera, eftersom valet är relativt komplicerat för de enskilda delarna.
Tips: Komplett koppling finns hos oss som färdigt element och har speciella dioder som uppfyller kraven för likriktning av växelspänningar. Alla nödvändiga komponenter är redan integrerade och likriktaren kan användas direkt eller anslutas.
