Värt att veta om effektmotstånd
Vad är ett effektmotstånd?
Vilka typer av effektmotstånd erbjuder Conrad?
Vilka typer av effektmotstånd finns tillgängliga?
FAQ – vanliga frågor om resultatmotstånd
Vad är ett effektmotstånd?
Effektresistor hör till gruppen av elektriska motstånd och kännetecknas av en hög belastbarhet. Detta motstånd finns i speciella konstruktioner för att uppfylla prestandakraven. Detta omfattar bland annat metallhöljen med kylflänsar som är lämpliga för att fästas på andra kylelement eller har värmeavledningsplåtar. Vissa motstånd är tillverkade på keramiska rör som lindning. Dessutom finns de i SMD-konstruktion för industriell utrustning.
Effektresistor används i elektriska kretsar för att
- Strömmen ställs in vid given spänning eller spänning vid given ström
- Dela elektrisk spänning (som seriekoppling)
- Dela elektrisk ström (som parallellkoppling)
- Skapa definierade ingångs- och utgångsimpedans
- Fungerar som säkring vid överbelastning. Motståndet får inte brinna i brand
- Fungerar som värmemotstånd, urladdningsmotstånd eller som skyddsmotstånd för ström- och spänningsbegränsning
Resistansvärdet (R) anges också i ohm (O). Motståndsvärdena i denna kategori sträcker sig från 0,005 ohm till 470 kilo-ohm.
Effektresistorens belastning sträcker sig från 0,5 till 300 Watt. Som jämförelse: Belastbarheten av normala metallskiktsmotstånd räcker från 0,25 W till 5 watt. ”teknik” enligt den allmänna anmärkningen om teknik för ”användning” av utrustning eller ”programvara” som specificeras i avsnitten 7A7A7A7A7A7A7A7A7A7A 350 . Dessutom är motståndselementen i vissa konstruktioner överdragna med eldsäker keramik.
Eftersom resistansen vid större temperaturförändringar förändras avsevärt anges avvikelserna som datagrupper i ppm. Det betyder parts per miljon, på tyska Millionstel (= 10-6) ohm, som reagerar med motståndsvärdet per grad temperaturändring. Den största delen reostat har en tolerans på 5 procent för resistansvärdet. Övriga effektmotstånd delar upp sig på toleranser på 1 procent, 2 procent och 10 procent.
Resistensvärden och belastbarhet anges normalt för en temperatur på 25 grader Celsius. I databladen anges ofta temperaturområden där ett linjärt förändrande av motståndsvärdet garanteras. Detta beteende kallas lasthanteringskurva (engelska: nedstämpling curve). Dessutom är vissa motstånd säkra mot spänningstoppar.
Genom att välja RoHS-direktivet kan du välja effektmotstånd som uppfyller gränsvärdena för hälsofarliga och miljöfarliga ämnen.
Vilka typer av effektmotstånd erbjuder vi?

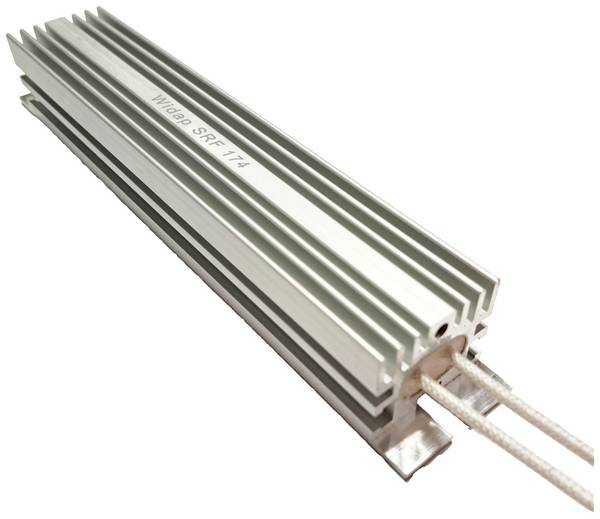

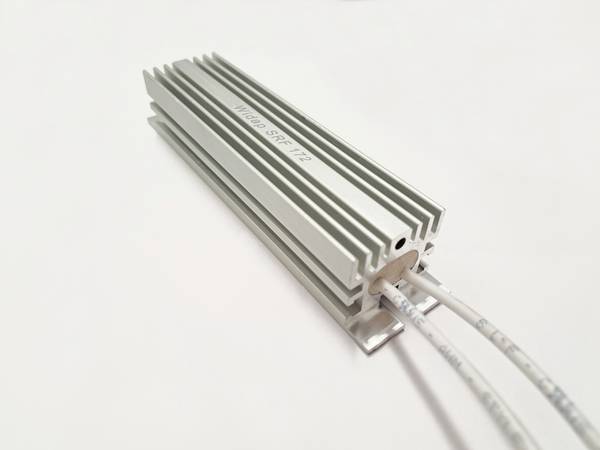

- Trådmotstånd: Med en motståndslindning av speciella metallegeringar, ofta även med avgrepp på trådspiralen för smådelade motståndsvärden

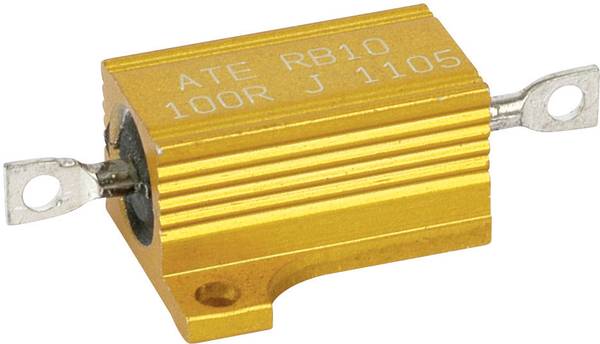

- Hög belastningsmotstånd: Tål hög belastning i förhållande till de geometriska måtten
- Metallbrygga-motstånd: För mycket låga motståndsvärden och relativt höga termiska belastningar
- Metallfilmsresistor: Med hög noggrannhet av angivna motståndsvärden, belastbar och temperaturstabil än kolytskiktsmotstånd
- Rörmotstånd: Oftast med motståndsutveckling för höga termiska belastningar
Vilka typer av effektmotstånd finns tillgängliga?
- SMD-motstånd: För industriell bestyckning med SMT (Surface-mounting Technology)

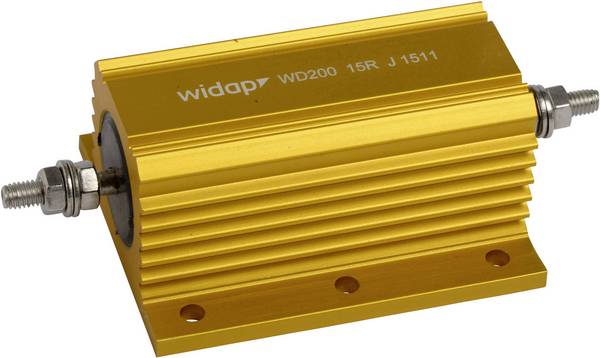

- Skruvanslutning: För tillförlitlig kraftfull anslutning med klämmor eller lödöron vid höga strömlaster

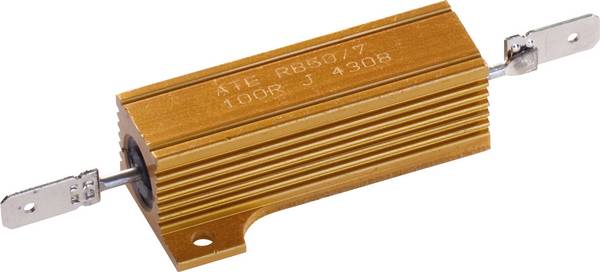

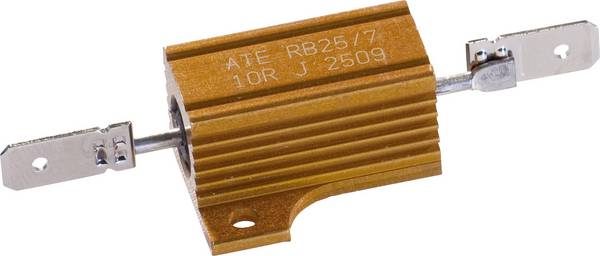

- Kontaktanslutning: För anslutning till standardiserade kabelskor

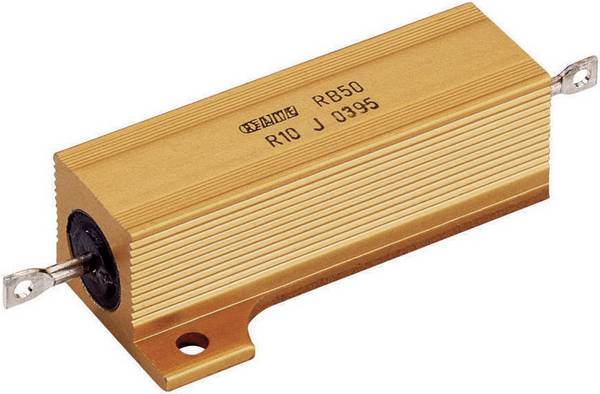

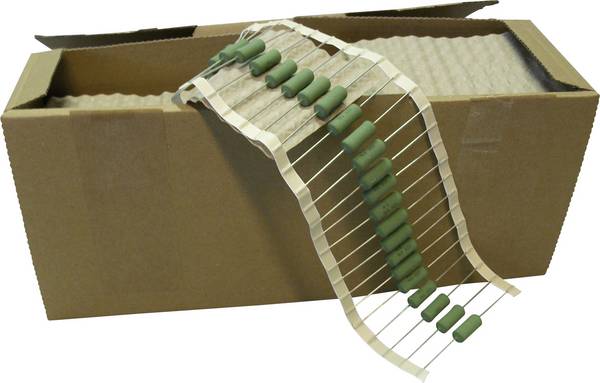

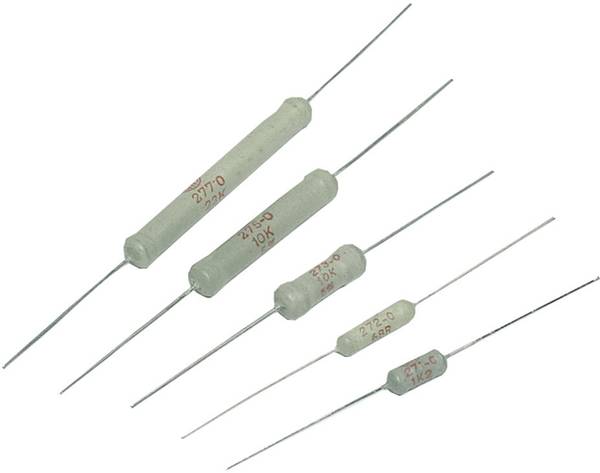

- Axial ihopkopplade: Som konstruktion för motsvarande inbyggnadsmiljöer

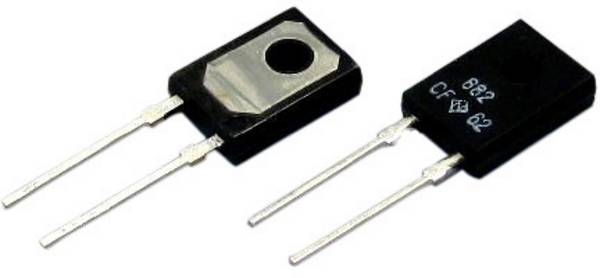

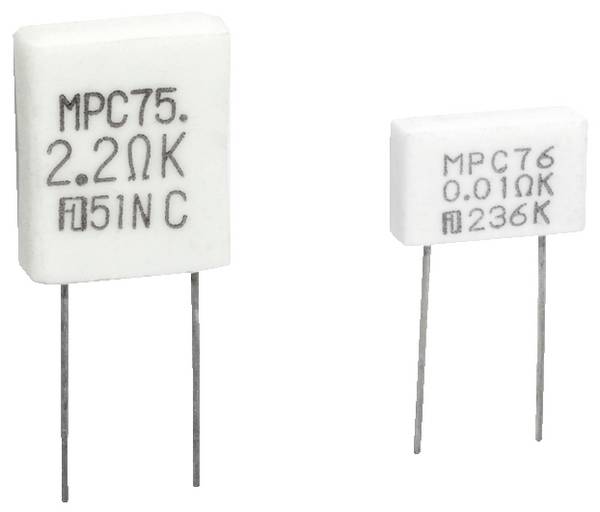

- Radialt ihopkopplade: För lämpliga lodräta monteringsmiljöer

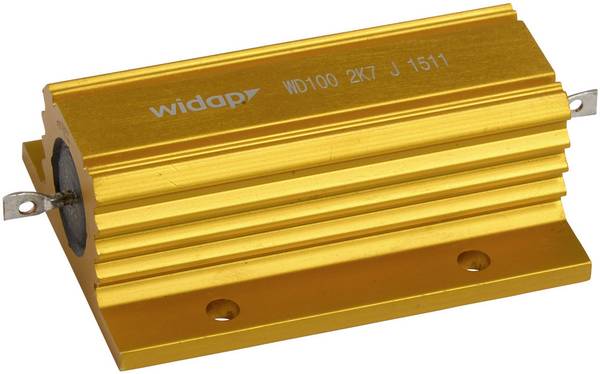

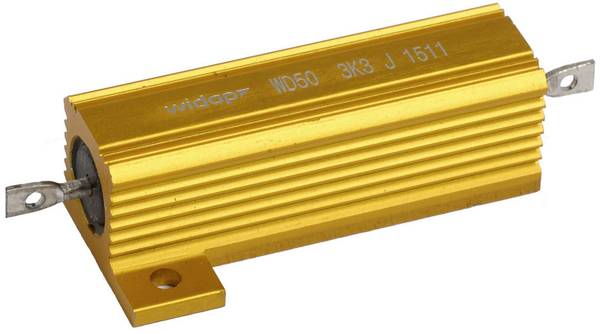

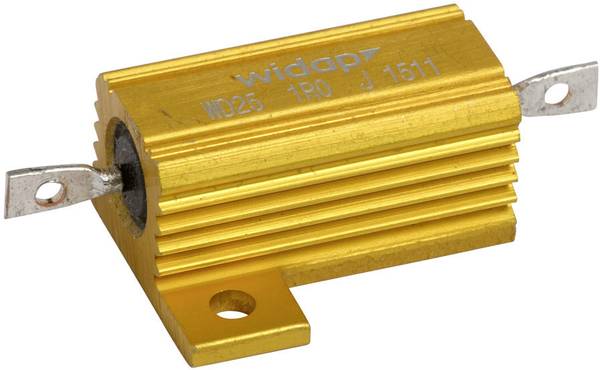

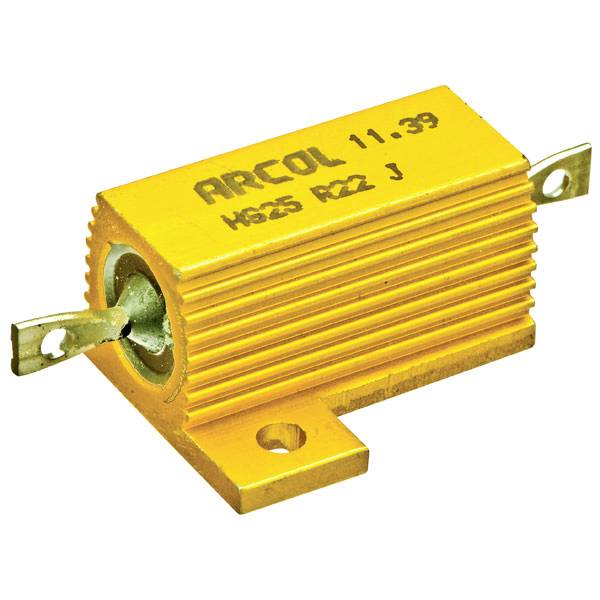

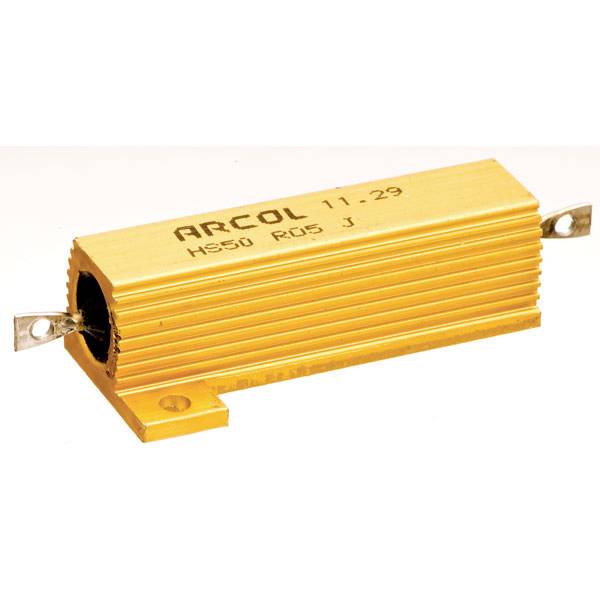

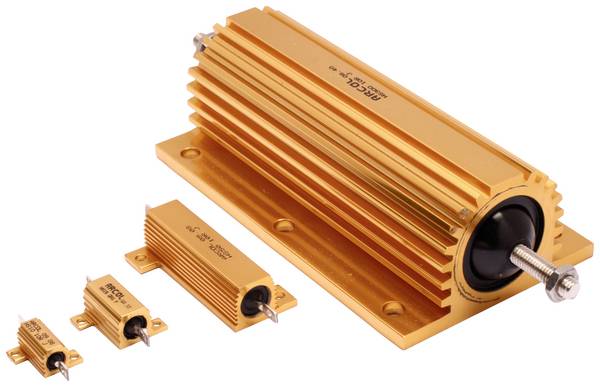

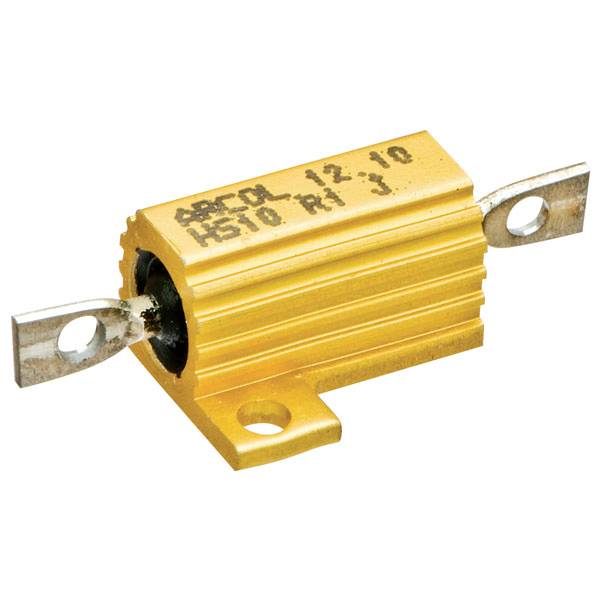

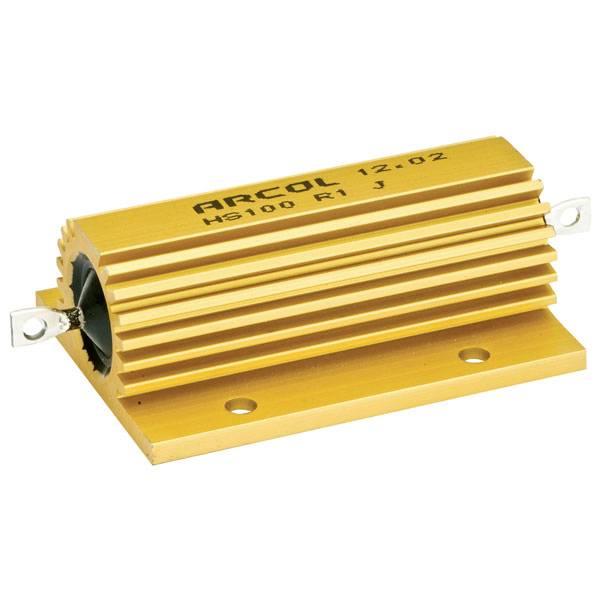

- I höljet: För hög belastning med egna kylelement eller fixeringsmöjligheter på separata kylytor genom fastskruvning eller nitning
Vissa tillverkare erbjuder också kundspecifika anslutningar för sina effektmotstånd. Mer än 95 % av kraftmotståndet finns i industriförpackningar. Så får du förmånliga inköpspriser. För effektmotstånd håller datablad från tillverkaren detaljerad information tillgänglig. Dessa finns att ladda ner på respektive produktsida i butiken från Conrad.
FAQ – vanliga frågor om resultatmotstånd
Hur ser man resistensvärdet hos ett effektmotstånd?
Det finns modeller som är märkta med de vanliga jordbrukarna. För avkodning finns en så kallad vitrometer i Conrad-Shop. Större konstruktioner är direkt försedda med motståndsvärden eller akronymer som kan spåras med databladet.
Vad bör beaktas vid utbyte av effektmotstånd?
- Eftersom det oftast handlar om komplexa elektriska komponenter, eller sådana som har högre ström och spänningar, får endast utbildade experter arbeta med detta.
- Vid byte av effektmotstånd kan endast identisk ersättning komma i fråga på grund av konstruktion och belastning.
- Innan du byter effektmotstånd måste den elektriska anläggningen vara spänningsfri och säkrad mot oavsiktlig omstart.
Hur länge håller ett effektmotstånd?
Livslängden under belastning ligger betydligt under normala motstånd, till exempel anges metallbryggekopplings-motstånd vid 70 grader Celsius drifttemperatur med 50 1.000 drifttimmar. Andra typer av konstruktion har nått åratals hållbarhet.
Hur kan jag upptäcka ett defekt effektmotstånd?
Defekta celler påverkas av för stor Uppvärmning. Detta gör att motståndet kan skadas eller att motståndsmaterial brinner igenom, vilket leder till ett totalt fel på komponentgruppen eller enheten bakom det drabbade motståndet. Exakt information om tillståndet finns i uppmätning av motståndet, till exempel med en ohmmeter eller multimeter, i butiken på Conrad.
Vad måste beaktas vid mätning av effektmotstånd?
För mätning bör motståndet mot minst en anslutningstråd separeras från den elektriska miljön för att inte förvränga mätresultatet med andra elektriska komponenter.
