Was är enkeltrådar?
Enkelledare är en- eller tvåtrådiga elledningar som består av en eller flera trådar, mycket fina och tvinnade trådar som litzkabel, vardera med eller utan isolering. Den verkliga ledningen består av koppar, aluminium, silver eller en kombination av dessa ämnen.
Manteln används som isolering av världen utanför mot den strömförande ledaren och har delvis extra egenskaper. Ofta är den svårantändlig, olje- och fetresistent, UV- eller syrafast. Isoleringsmaterialet finns i olika färger. Dessutom kan en avskärmning mot elektromagnetiska störningar i miljön monteras i isoleringen, eller för att till exempel undvika att stråla av högfrekvens från kabeln. Enkelledare kan dessutom vara förtennade. Ledningstvärsnitten sträcker sig från 0,01 till 240 kvadratmeter.
Vid tillverkningen skall tillverkarna iaktta gränsvärden för ämnen som är farliga för hälsan och miljön. Det finns Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter. Det icke-officiella namnet är RoHS(2) och finns i butiken på Conrad.
Användningsområden för enkelledare
Denna systematisering fungerar också som orientering för inköp av enkelledare. Med industriförpackningar i stora volymer eller längder är det möjligt att få förmånliga inköpspriser.

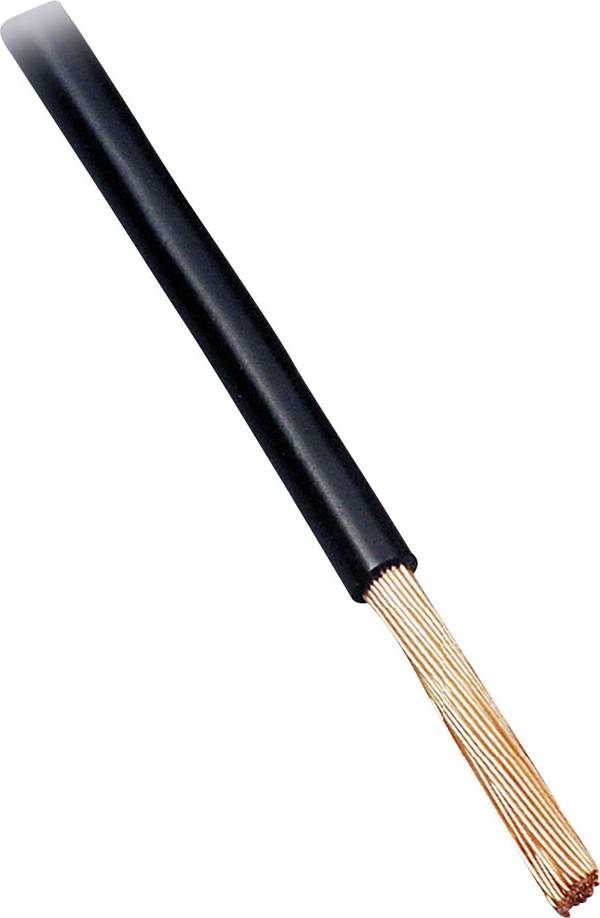

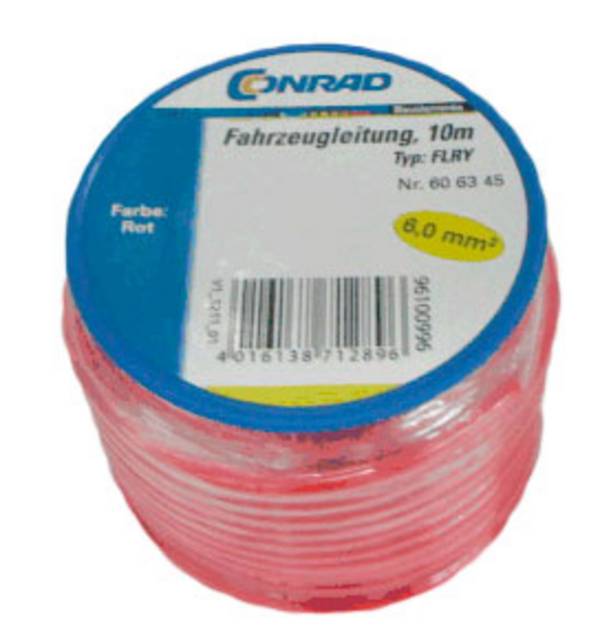

Fordonsledning
är i första hand kopparledare i form av tråd eller ledningar. Fordonsledning är avsedd för ett temperaturområde från minus 40 till plus 105 grader Celsius.

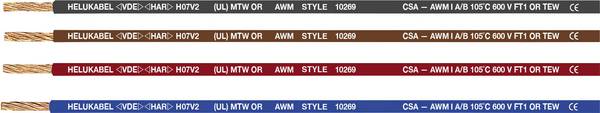

Högtemperaturstråd
är enkelledare med ökad temperaturresistens. Dessutom är de resistenta mot UV-strålning, oljor och fetter, vädertåliga, nötningsbeständiga, halogenfri och har låg rök- och kvalitetslindning.

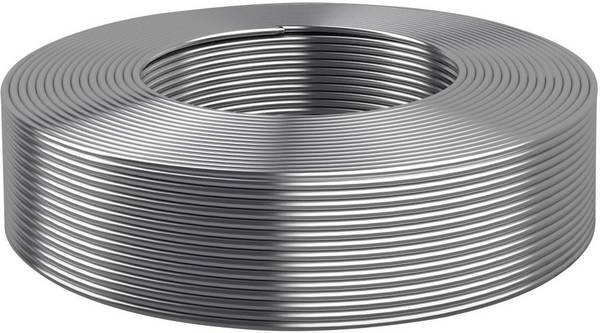

Koppartråd
förtennad eller förtennad koppartråd utan isolering.

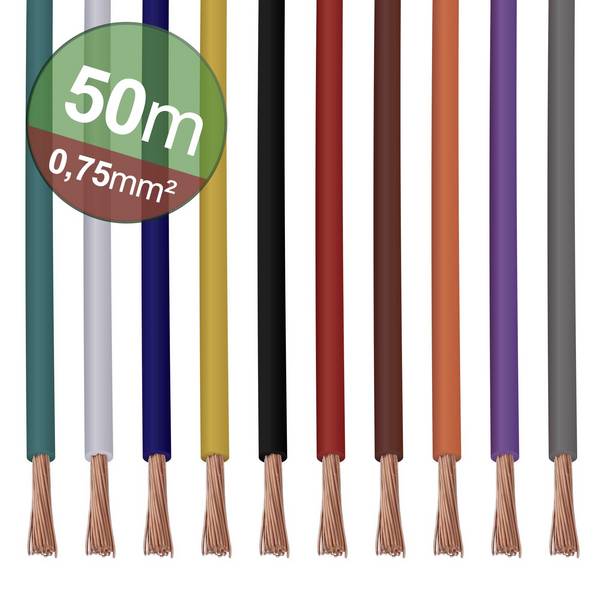

Tråd
Mycket flexibla kablar lämpar sig för intern kabeldragning av rörliga komponenter med medelstor mekanisk belastning som anslutningsledningar i laboratorier, om man arbetar med små spänningar, eller som rörliga anslutningar i ledningsteknik, samt som mätledningar.
Jordkabel
Jordkabel används för jordning av enheter, fordon och andra system.
Mätledare
Mätkablar används speciellt för kabeldragning av mätinstrument, kopplingsskåp och elektriska komponenter. I sändnings- och mottagaranläggningar används avskärmade enkelledare. Isoleringen är tack vare PVC köldbeständig.

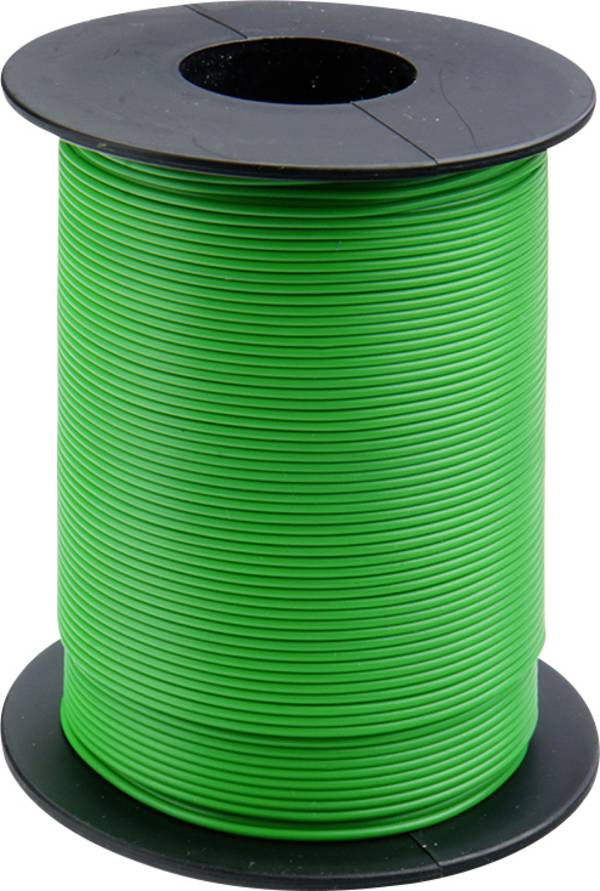

Kopplingsgtråd
Kopplingstråd används för förläggning i rör på och under puts samt i slutna installationskanaler och för inre kabeldragning av enheter, brytar- och fördelaranläggningar. Ledningen är inte lämplig för direkt förläggning under puts.
Lindningstråd
Lindningstråd med små tvärsnitt används för elektriska motorer, transformatorer och drosselspolar.
Slangledning
Dessa ledningar är avsedda för dragning i rör på, i och under puts samt i slutna installationskanaler. Fortfarande för inre kabeldragning av apparater, ställverk och fördelare samt för skyddad förläggning i och på lampor med en nominell spänning upp till 1.000 volt växelspänning eller 750 V likspänning mot jord.
Tillbehör

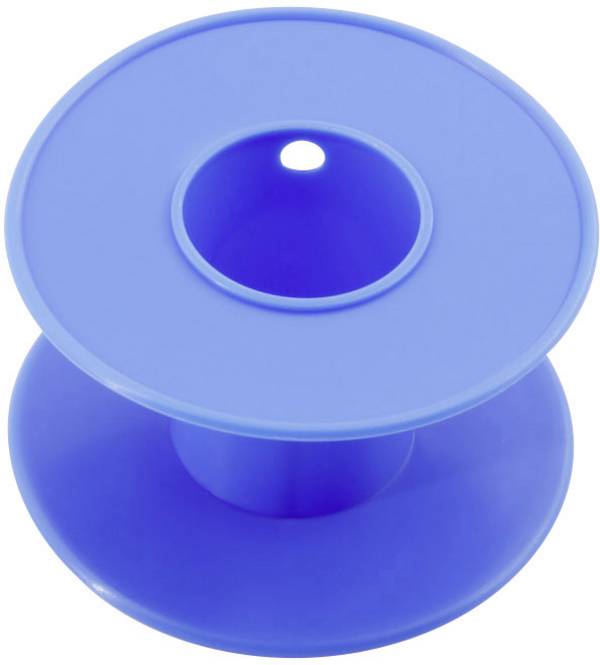

Till de nödvändiga tillbehören vid arbete med enkelledare hör tomspolar för upp- och avtagning samt för förvaring av ledningar.

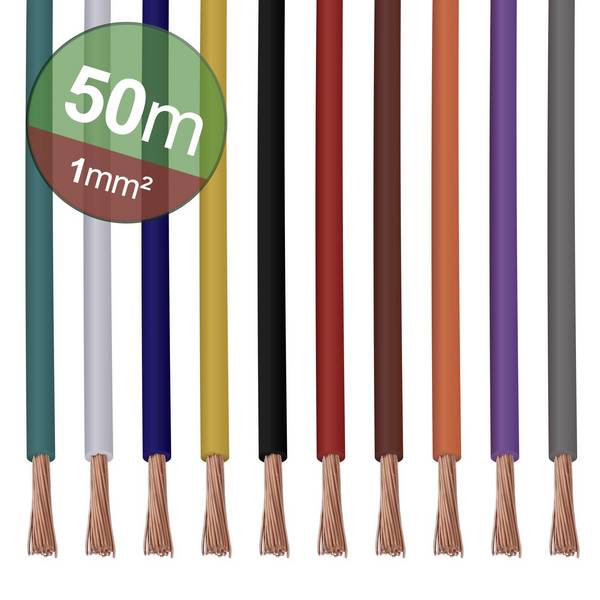

Färgfamiljer
Isoleringsskikten har olika färger för att man ska kunna skilja ledarna i deras funktion. Om till exempel en lampa ansluts i hemmet, måste ledarna i lockkabeln poleras med lampfordonets ledare. Detta görs med hjälp av färgmärkningen:
- Svart eller brun: Fas (L). Strömförande ledare, även kallad ytterledare. Den står under spänning och förser förbrukaren med ström.
- Blå eller grå: Neutralledare (N). Det är den strömförande ledaren.
- Gröngul: Skyddsledare (PE). Leder farlig beröringsspänning till ledande metallhöljen på jorden.
Kunskapsvärden förkortningar
Alla ledare, ledningar och kablar är märkta med förkortningar. Det finns en europeisk standardisering. Liknande kablar från andra länder kan bära helt andra beteckningar. Följande förkortningar används:
- CCA: Copper Clad aluminium står för kopparbelagd aluminium. Sådana kablar användes tidigare ofta i elinstallationer, eftersom de var och fortfarande är betydligt billigare än kopparkablar. Aluminium leder dåligt den elektriska strömmen. För att kompensera detta bör man välja cirka 1,6 gånger större ledningsarea i aluminium.
- H står för harmoniserade och X för särskilda typer av ledare. Siffrorna och bokstäverna nedan anger utformningen och användningsområdet för de ledare som anges i tillverkarens specifikationer. T.ex. H07V-K eller X05V-K.
- LiFY: Anslutnings- och styrledning, PVC-specialenader, fintrådig och högflexibel mätledning, skyddad för lågspänning, flamhärdig, kan användas upp till 70 grader Celsius.

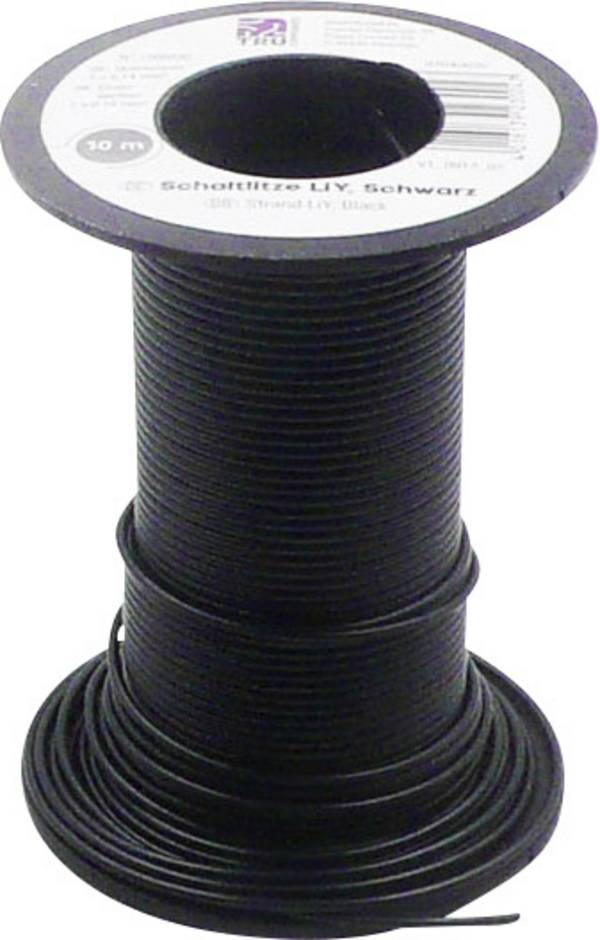

- LiY: Flerkardelig kopplingstråd för fjärrmelapparater och elektroniska komponenter.
- PTFE: Polytetrafluoreten, känt under varumärket Teflon, är lösningsmedel- och temperaturbeständig upp till 260 grader Celsius, har de bästa elektriska egenskaperna, men har höga materialkostnader. PTFE används som dielektrikum och kabelmantel.
- SIF/GL: Silikontrådsledning med glassilke-nät för inre kabeldragning av lampor och enheter samt för kabeldragning av ställverk och fördelare. GL-utförande är avsedda för högre mekaniska påfrestningar, dessutom värmebeständig och halogenfri, och passar därmed till stål- och glasverk, bastu- och solarienbygge, värme- och värmeelement, belysningsteknik, klimatteknik eller ugnsbygge.
- SPOFC: Står för försilvrad, syrafri koppar.
- YV: Styv kopplingstråd med PVC-isolering.
FAQ – vanliga frågor om enskilda ledare
Vilken kabel används till vad?
För att hitta rätt kabel för varje användningsområde erbjuder tillverkarna omfattande dokumentation om sina produkter. Vissa webbsidor från tillverkarna är utrustade med en så kallad kabelsökare.
Vilka regler eller normer gäller för kablar?
Tillåten strömbelastning av kablar och ledningar beroende på typ, i din VDE 0298-4, din VDE 0276-603, din VDE 0276-620 och din VDE 0276-1000 för vanliga omgivningsförhållanden. För särskilda krav finns kablar och ledningar med utmärkelsen FE 180/E 30. De förblir funktionsdugliga under minst 30 minuter i eld och ger upp till 180 minuters isoleringsstopp. De används till exempel i hissar, dörrar samt säkerhets-, brand- eller nödsystem.
Kan ICH använda en ersättningskabel i en annan färg?
Detta är absolut inte att rekommendera och till och med förbjudet på många ställen. För vissa applikationer har definierade kabelfärger etablerat sig, som ger installatören omedelbar orientering vid installationen.
Hur länge håller en kabel?
Kabelernas livslängd anges beroende på tillverkare med 30 till 50 år.
Hur märks defekta kablar?
- Synligt kabel- och/eller isoleringsbrott
- Fullständigt avbrott i strömförsörjningen
- Strömfluktuationer
- Uppvärmning av kabeln
- Anslutningsklämmor utan stickkontakt
Ledande tillverkare och varumärken
Alpha Wire med säte i New Jersey/USA har producerat ledningar, kablar och slangledningar i över 90 år.
Faber kabel från Saarbrücken har i över 40 år varit en av de främsta leverantörerna av kabel- och ledningsbranschen.
HELUKABEL är en tillverkare och leverantör av kablar, ledningar och kabeltillbehör med företagets säte i inhibering på Stuttgart.
Kabeltronik är ett medelstort företag inom det specialiserade kabelområdet som är etablerat 1984.
Lapp har her 1957 flexibla kablar, anslutnings- och styrledningar, kabeltillbehör, samt data- och fiberoptik. Huvudsätet är Stuttgart.
Medi kabel är en 1987-etablerad leverantör av kablar och ledningar i det övre bayerska skogskraiburg.
