Hur fungerar en frånluftsstyrning?

En frånluftstyrenhet innehåller först ett kopplingssteg som kan avbryta strömförsörjningen till den anslutna utsugsanordningen eller frånluftssystemet. I regel övertar denna kopplingsuppgift ett relä. Eftersom reläkontakten är potentialfri och kan användas till olika typer av kopplingar, talar tillverkarna gärna om en universell frånluftsstyrning.

En annan viktig komponent är fönsterkontakten. Med hjälp av denna magnetkontakt vet frånluftningsstyrningen fönstrets aktuella läge. Fönsterkontakten är antingen ansluten via kabel eller trådlöst till frånluftsstyrningen.

En utvärderingselektronik som är integrerad i frånluftsstyrenheten känner av fönstrets läge och kan vidarebefordra nätspänningen till frånluftssystemet när fönstret är öppet. Om fönstret stängs, avbryter frånluftsstyrningen strömtillförseln och frånluftsventileringen eller torkställ in driften.

Hur installeras en frånluftsstyrning?

Innan en frånluftsstyrning kan installeras måste det klargöras om det tippade fönstret kan efterströmmar tillräckligt med luft i rummet. I den tekniska dokumentationen av utsugsanordningen eller frånluftsenheten kan man läsa av hur hög frånluftseffekten³är i m /h. Alternativt anges värdet också ofta på apparatens typskylt.

När värdet är känt öppnar du sedan fönstret för frisklufttillförsel och mäter innermått (bredd och höjd) på fönsterramen.  Beräknar sedan fönsterytan i cm² eller m².

Av tabellen nedan kan du se hur högt ventilationsanläggningens maximala utluftningskapacitet får vara vid respektive spaltmått för det lutade fönstret.

Tabellen avser fönster i rektangulärt format. Om fönstret har en annan konstruktion ska den tekniska installatören eller skorstensexperten vid behov konsulteras.

Viktigt!
Om fönstret har en yttre jalousi för friskluftningen ska det vara helt öppet när frånluftssystemet är i drift! Om fönstret har tillräckligt med frisk luft, kan en frånluftsstyrning installeras.

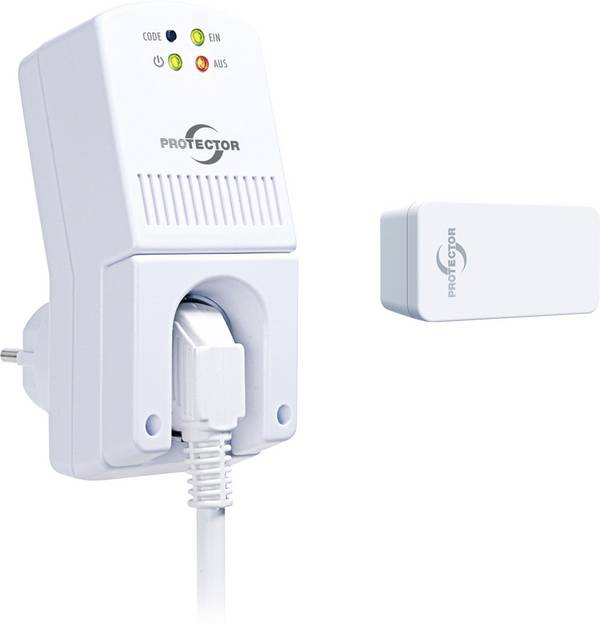

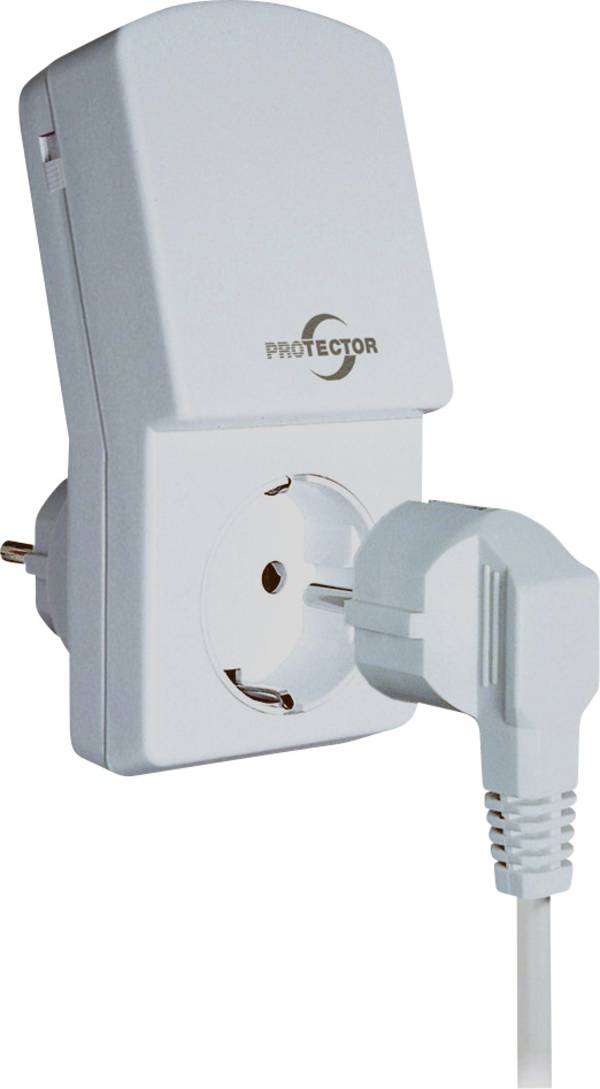

Anslutningsfärdiga frånluftstyrenheter

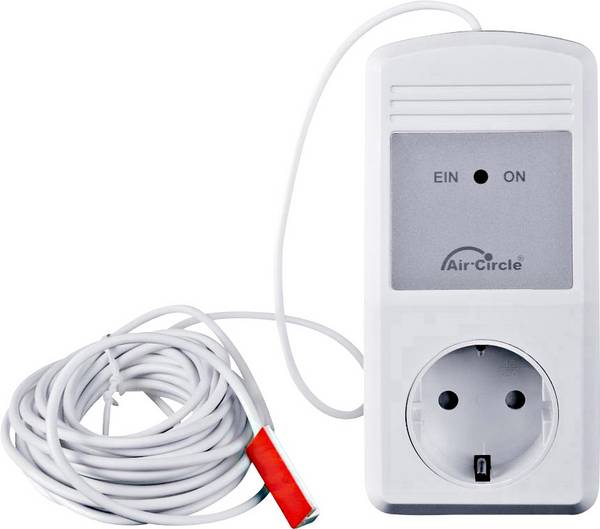

Frånluftstyrenheter som har ett hölje med en jordad kontakt och ett jordat uttag är särskilt lämpliga för utsugsanordningar eller frånluftstumlare.

Den anslutningsfärdiga enheten kan installeras av vem som helst utan större ansträngning och utan ingrepp i elinstallationen.

Dessutom är enheterna delvis utrustade med en omkopplingssäkring som förhindrar en direkt anslutning av avluftaren till ett vägguttag.

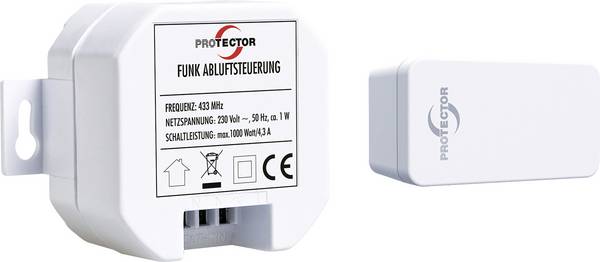

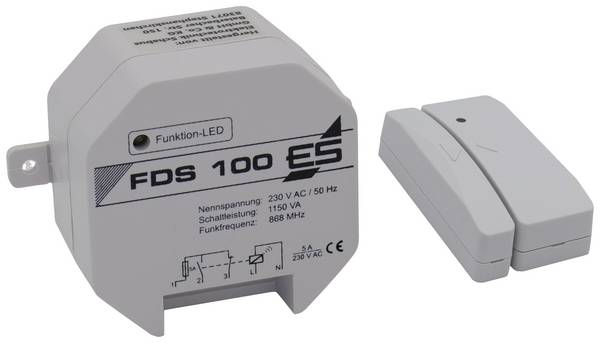

Klämbara frånluftstyrenheter

Klämbara frånluftstyrenheter bygger på gedigna kunskaper i elinstallationer. De är att föredra när frånluftsenheten inte har någon nätkontakt och är fastklämd i anslutningsdosor.

Dessutom har man vid utsugsanordningar den stora fördelen att endast motorn kan anslutas till frånluftningsstyrningen.

Även om motorn inte är avstängd, eftersom fönstret är stängt, kan fortfarande kokfältsbelysningen i utsugsanordningen användas.

Sensoranslutning

Vid montering av fönstersensorn måste den hållas exakt i enlighet med tillverkarens specifikationer. Endast på så sätt är en tillförlitlig identifiering av om fönstret är öppet eller stängt.

Oavsett om man väljer en kabelbunden version eller en trådlös sensor får du själv smak av användaren.

Men principiellt kan man säga att installationen av fönstersensorn med lite hantverksmässig skicklighet är enkel att utföra.

Was tänk på när du väljer frånluftsstyrning?

Som redan visats finns det frånluftstyrenheter i olika utföranden som för- och nackdelar.

Utförande

För det första måste man bestämma vilken typ av konstruktion frånluftskontrollen ska ha. Det finns Anslutningsfärdiga eller klämbara versioner:

Observera:
Ingrepp i den interna kabeldragningen i utsugsanordningen kan leda till förlust av tillverkargaranti.

Sensorutförande

Även vid utförande av fönstersensorn eller vid sensoranslutningen finns det två olika system:

Brytförmåga

Om den passande frånluftsstyrningen har hittats, måste bryteffekten under alla omständigheter kontrolleras. Detta ska vara högre än anslutningseffekten för utluftningssystemet.

Godkännande

Ett annat viktigt beslutskriterium är godkännande eller certifiering av produkten. den slutliga förlusten av säkerhetsutrustningen ligger hos den lokala skorstensfejaren. För att inte behöva utföra en omfattande kontroll av funktion och säkerhet på plats är det möjligt att använda redan testade och godkända produkter. Det finns olika institutioner som kontrollerar frånluftstyrenheter och ger tillstånd:

DIBt-godkännande från Deutsche institut für Bautechnik

DVGW-godkänd av den tyska föreningen för gas- och vattenfack

TÜV/GS-tecken för beprövad säkerhet från den tekniska övervakningsförstärkaren

Obs:
Frånluftstyrenheter med TÜV/GS-tecken uppfyller bara kraven i produktsäkerhetslagen. Dessa definieras exakt i din-standarder, europeiska standarder eller andra allmänt erkända tekniska regler.

Vanliga frågor om frånluftstyrenheter

Hur stor är den trådlösa räckvidden för en inbyggd frånluftsstyrning?

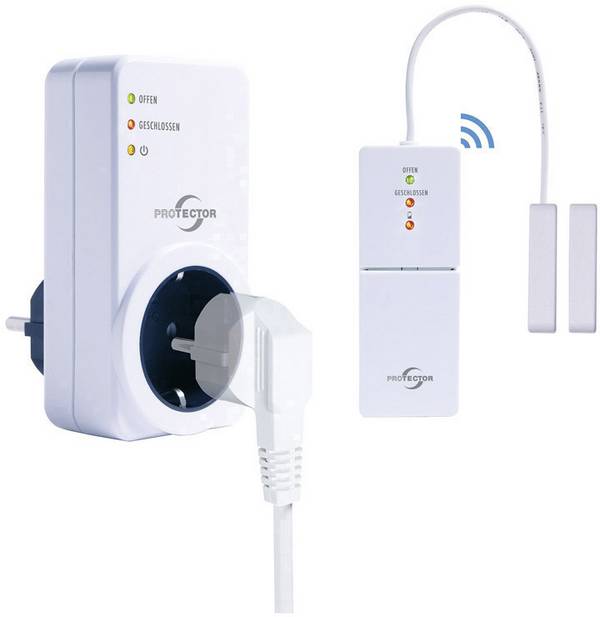

Sändarens trådlösa räckvidd med en trådlös frånluftsstyrning beror till en början på de lokala förhållandena. Då är det viktigt var mottagaren av den trådlösa frånluftsstyrningen monteras. Normalt överbryggar den trådlösa fönstersensorn avståndet till mottagaren utan problem, eftersom avstånden inom rummet inte är så stora. Vid direkt siktförbindelse mellan trådlös mini-sändare och mottagare uppnås utan störande påverkan på upp till 50 m. Om mottagaren t.ex. monteras i en utsugsanordning av rostfritt stål, kan det genom avskärmning uppstå massiva mottagningsproblem. Eventuellt vore det då bättre att använda en färdig frånluftsstyrning med trådlös mellankontakt.

Kan det uppstå kabelanslutna fönsterkontaktbrytare kabelbrott?

Normalt sett inte, eftersom magneten monteras på fönsterramen. Kontakten med anslutningskabeln monteras fast på fönsterramen. Eftersom kabeln inte rörs, kan inte heller utmattningsbrott i kabeln förväntas.

Hur länge håller batterierna i en trådlös fönsterkontaktbrytare?

Batteriets livslängd beror mycket starkt på användning. Om fönstret ofta öppnas och stängs, måste minisändaren ofta avge en statussignal. Det sker mycket på bekostnad av batterilivslängden. Erfarenheten har dock visat att den levande suaren från batteriet räcker i upp till ett år eller mer. Det är tyvärr inte möjligt att ge exakta uppgifter, eftersom batteriets ålder och kvalitet liksom sättet att lagra det innan det används i hög grad påverkar livslängden.
För säkerheten har många trådlösa frånluftstyrenheter LED-displayer som varnar när batteriet blir svagt.

Was händer om det slutar med en trådlös frånluftsstyrenhet?

Den trådlösa frånluftningsstyrkan måste vara kontinuerligt informerad om den aktuella positionen för kontaktbrytaren för fönster. Därför överför sändaren med jämna mellanrum en signal eller meddelar när fönstret öppnas eller stängs. Om sändaren faller ut fattas signalen och den trådlösa frånluftningsstyrningen går på fel. I så fall stängs även frånluftssystemet av. Oberoende av fönstrets läge.
